Снятие/установка двигателя

Двигатель вынимается из автомобиля вниз. Четырех цилиндровый двигатель можно снять без коробки передач, пяти цилиндровый - только в сборе с коробкой. Для снятия двигателя необходим автомобильный подъемник. При отсутствии такового необходимо до начала ремонта поднять автомобиль на 60-70 см от пола, подложив под колеса бруски или установив под кузов стойки. Автомобиль должен быть надежно зафиксирован от перемещения. Работы по демонтажу несколько осложняются сравнительно узкой крышкой капота. Для облегчения доступа необходимо отклонить вперед переднюю панель вместе с радиатором системы охлаждения

Демонтаж

♦ Снимите клеммы с аккумулятора.

♦ Отверните болты (1, см. рис. 1.58) с левой и правой стороны, наклоните радиатор вперед, а кронштейн замка заблокируйте в направлении по стрелке.

Рис. 1.58 После демонтажа болтов (1)наклонить вперед переднюю панель кузова с радиатором

♦ Поднимите переднюю часть автомобиля и установите подпорки.

♦ Снимите защиту картера

♦ Отсоедините выхлопную трубу от выпускного коллектора

Рычажки управления отопителем установите в крайнее правое положение

♦ Снимите пробку расширительного бачка. Двигатель должен быть холодным

♦ Слейте жидкость из системы охлаждения в заранее приготовленную емкость. Для этого надо снять шланги (2, см. рис. 2.1) или крышку термостата (3). Можно также отвинтить пробку (1). Краник отопителя должен быть открыт, для того, чтобы охлаждающая жидкость из системы отопления могла также вытечь. Жидкость можно использовать повторно при условии, что она использовалась не более двух лет.

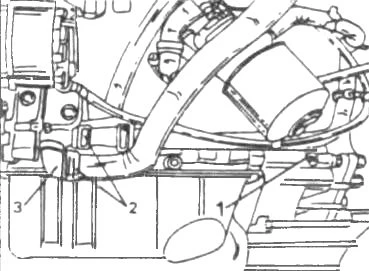

Рис. 2.1 Для слива охлаждающей жидкости отверните пробку (1), отсоедините шланги (2) или снимите крышку термостата (3)

♦ Ослабьте хомут крепления и отсоедините верхний шланг системы охлаждения от головки блока. Отсоедините этот же шланг от радиатора. Резиновые шланги закреплены либо пружинными, либо ленточными винтовыми хомутами.

♦ Выбейте с левой и с правой стороны штифты крепления радиатора и отсоедините пружинные соединители (см. по стрелке рис. 2.2). Затем снимите радиатор

Рис. 2.2 Места крепления радиатора (с левой и правой стороны)

♦ Отсоедините разъемы электрических проводов от термовыключателя и электромотора вентилятора радиатора

♦ Отсоедините электрический разъем, расположенный на задней части генератора

♦ Отсоедините разъем от распределителя зажигания, отсоедините от штуцеров подающую и возвратную топливные трубки

♦ Отсоедините тягу от рычага дроссельной заслонки, снимите кронштейн тяги заслонки

♦ Не ослабляйте зажим на кронштейне

♦ Отсоедините электрический провод от датчика давления масла 1.8 Бар (0.18 МПа)

♦ Отсоедините электрические провода от остальных электрических узлов и агрегатов и отсоедините вакуумные шланги с мест их подсоединения. Для облегчения последующей сборки перед разъединением пометьте встречные элементы

♦ Отсоедините от крышки распределителя зажигания центральный высоковольтный провод

♦ Отсоедините провод от датчика температуры, расположенного на головке блока цилиндров

♦ Отсоедините провод от датчика давления масла 0.3 Бар (0.03 МПа)

♦ Выньте из корпуса коробки передач резиновую пробку (см. рис. 2.3), и стержнем (болт М8х22) заблокируйте рычаг выключения сцепления

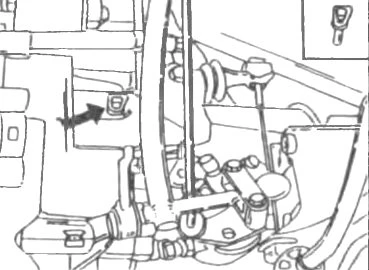

Рис. 2.3 Удалив пробку, заблокируйте стержнем рычаг выключения сцепления

♦ Снимите резиновый шланг, соединяющий штуцер насоса с радиатором

♦ Под центр тяжести двигателя установите домкрат (обязательно проложите доску между пятой домкрата и масляным картером) и слегка приподнимите двигатель, чтобы разгрузить опоры

♦ Отверните все доступные снизу болты, соединяющие двигатель с коробкой передач

♦ Демонтируйте заднюю опору двигателя

♦ Проверьте, надежно ли стоит силовой агрегат на домкрате, и отверните правую опору двигателя, и кронштейн двигателя

♦ Отверните все болты, крепящие сверху двигатель к коробке передач

♦ Разъедините двигатель с коробкой передач, проследив, чтобы все время двигатель надежно опирался на домкрат. Помощник должен медленно опустить двигатель на домкрате. Ни в коем случае нельзя допустить, чтобы двигатель завис на первичном валу трансмиссии, так как это может вызвать повреждение вала или ведомого диска сцепления. Так как к двигателю подсоединяются различные устройства, необходимо внимательно проследить, чтобы двигатель не завис на какомлибо подсоединении (проводе, шланге). Для этого опускайте двигатель очень медленно, регулярно проверяя свободу периметра

Установка

Двигатель устанавливается в обратном порядке, при этом необходимо придерживаться следующих рекомендаций:

Перед установкой двигателя всегда проверяйте состояние выжимного подшипника. Опорную поверхность выжимного подшипника, а также шлицы первичного вала КПП необходимо слегка смазать консистентной смазкой. Направляющая втулка выжимного подшипника не смазывается

♦ Проверьте, находятся ли на месте в корпусе двигателя обе направляющие втулки (см. рис. 2.4). Если их там нет, то они остались в корпусе коробки передач и их необходимо вынуть (в случае замены блока или коробки). Установите новые втулки во фланец корпуса двигателя

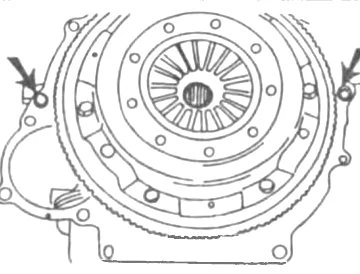

Рис. 2.4 Отверстия, в которые необходимо установить направляющие втулки

♦ Смажьте промежуточную пластину в нескольких местах со стороны двигателя, осадите ее на направляющих втулках и прижмите к двигателю

♦ Поднимите и вывесите двигатель в моторном отсеке автомобиля. Совместите ведомый диск сцепления и первичный вал коробки передач. Слегка поверните коленвал (за клиновой ремень) в одну и в другую сторону, чтобы совместились шлицы первичного вала со шлицевой поверхностью ступицы ведомого диска сцепления. Перед затяжкой болтов сильно прижмите двигатель к коробке передач, чтобы выбрать зазор между двумя фланцами

♦ Установите и закрепите опоры подвески двигателя
