1. Снимите правое переднее колесо.

2. Снимите подкрылок правого переднего колеса

3. Слейте масло из системы смазки двигателя

4. Установите опору под двигатель.

5. Снимите впускную трубу

6. Снимите крышку головки блока цилиндров

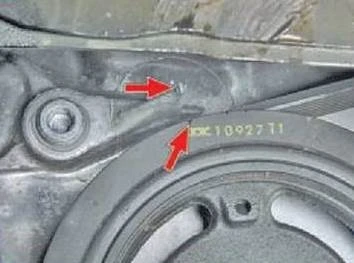

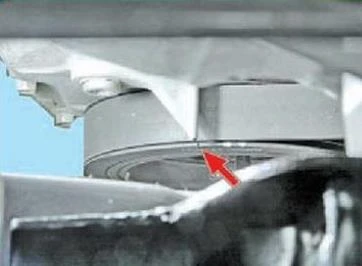

7. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия

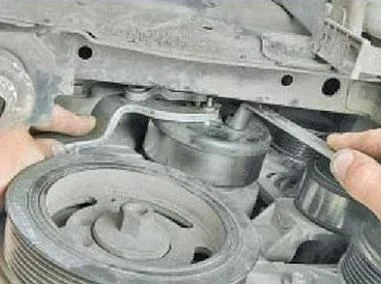

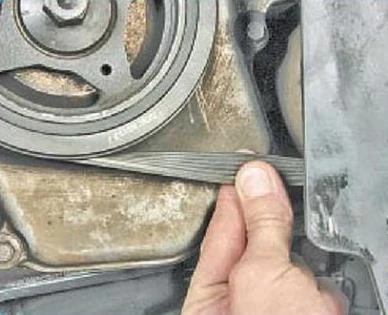

8. Снимите ремень привода вспомогательных агрегатов

9. Снимите правую опору подвески силового агрегата

10. Поочередно ослабьте затяжку трех болтов крепления шкива водяного насоса и выверните болты.

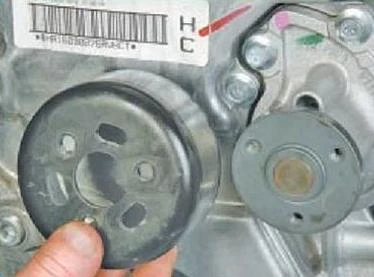

11. Снимите шкив водяного насоса.

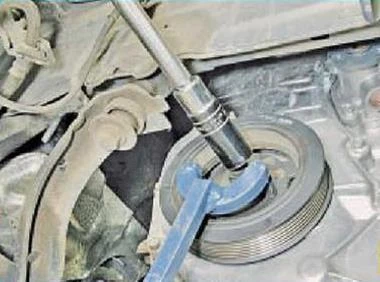

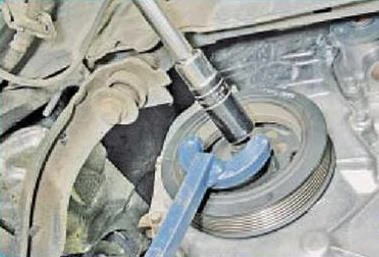

12. Удерживая шкив коленчатого вала от проворачивания специальным приспособлением, выверните болт крепления шкива.

При отсутствии съемника болт крепления шкива коленчатого вала на автомобилях с механической коробкой передач выворачивайте вместе с помощником. Он должен включить V передачу, резко нажать на педаль тормоза четыре-пять раз (с интервалом между нажатиями 1 -2 с), после чего удерживать педаль нажатой.

13. Извлеките болт крепления шкива.

14. Снимите шкив.

15. Выверните пятнадцать болтов крепления крышки цепи привода газораспределительного механизма.

16. Снимите крышку цепи привода газораспределительного механизма.

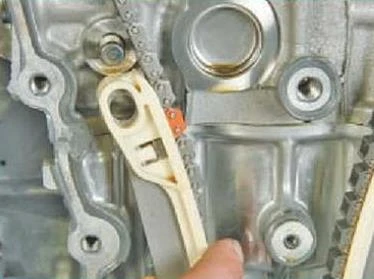

17. Отогните отверткой фиксирующий рычаг натяжителя цепи и вдавите шток натяжителя, потянув за башмак.

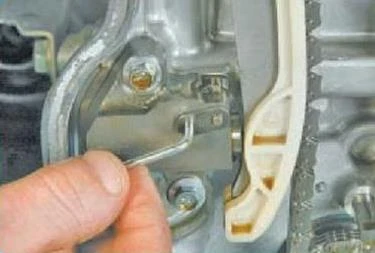

18. Зафиксируйте шток натяжителя, вставив в отверстие штифт диаметром 2 мм.

19. Снимите башмак натяжителя с оси.

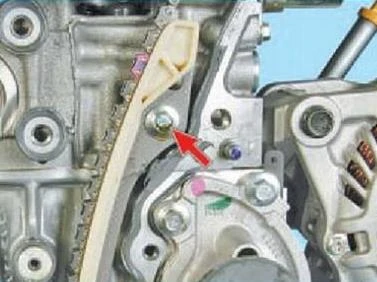

20. Выверните нижний...

21. ...и верхний болты крепления успокоителя цепи привода газораспределительного механизма.

22. Снимите успокоитель цепи.

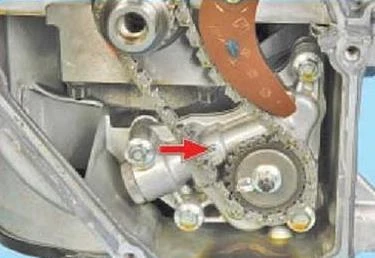

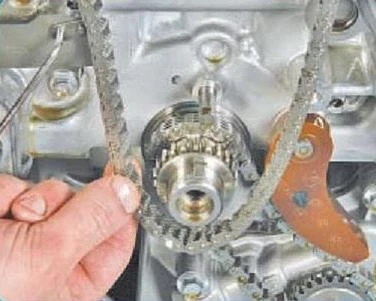

23. Снимите цепь привода газораспределительного механизма со звездочки коленчатого вала...

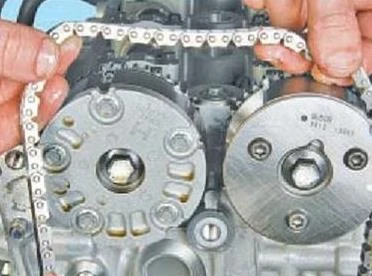

24. ...и со звездочек распределительных валов. Окончательно снимите цепь.

25. Осмотрите звездочки коленчатого и распределительных валов. Оцените состояние башмака натяжителя и успокоителя цепи. При необходимости замените дефектные детали.

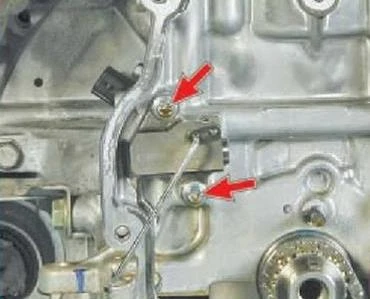

26. При необходимости замените натяжитель цепи. Для этого выверните два болта крепления натяжителя к блоку цилиндров и снимите натяжитель.

27. Установите новый натяжитель и зафиксируйте шток натяжителя, вставив в отверстие штифт диаметром 2 мм (см. выше).

28. Установите новую цепь и все детали в порядке, обратном снятию, с учетом следующего:

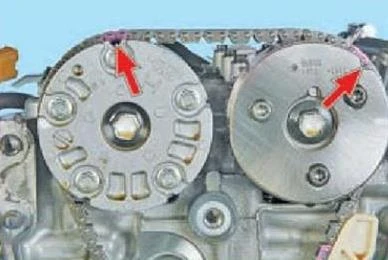

- совместите метки розового цвета на новой цепи привода газораспределительного механизма с метками на звездочках распределительных валов;

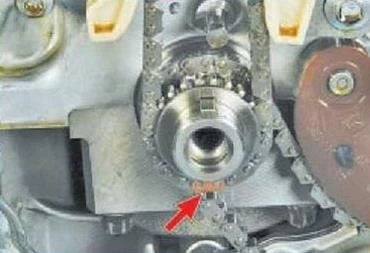

- совместите метку красного цвета на новой цепи с меткой на звездочке коленчатого вала.

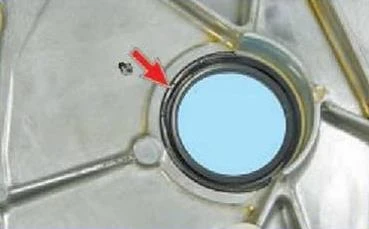

29. На снятой крышке цепи привода газораспределительного механизма замените сальник коленчатого вала

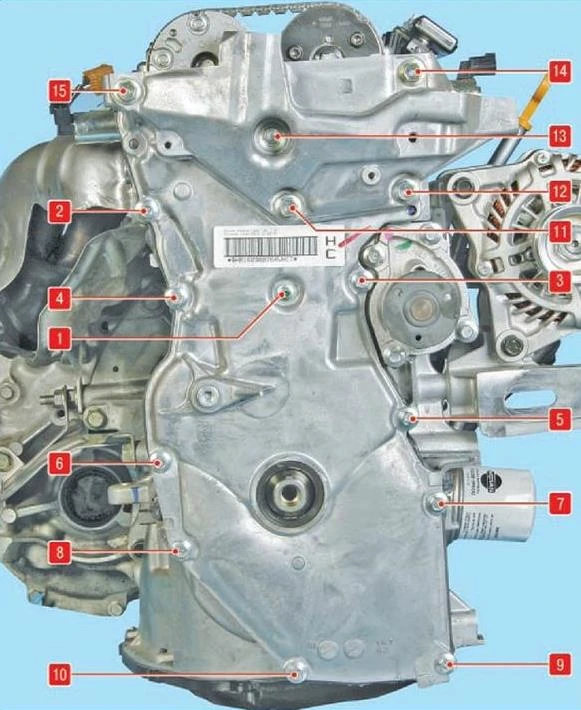

Порядок затяжки болтов крепления крышки цепи привода газораспределительного механизма

30. Перед установкой крышки цепи привода газораспределительного механизм очистите привалочные поверхности крышки и двигателя от старого герметика.

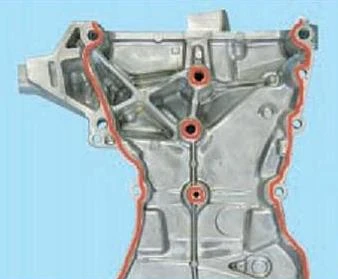

31. Нанесите новый герметик на привалочные поверхности крышки цепи привода газораспределительного механизма валиком толщиной 3-4 мм.

32. Установите крышку цепи привода газораспределительного механизма и затяните болты ее крепления в порядке, указанном на рис

33. Установите шкив коленчатого вала, затяните болт его крепления моментом 35 Н-м, а затем доверните его на 60°.

34. Устанавливайте остальные снятые детали в порядке, обратном снятию.

35. Залейте масло в систему смазки двигателя. Убедитесь в отсутствии подтекания масла.
