Снимите декоративный кожух двигателя

Отсоедините провод от клеммы «минус-аккумуляторной батареи.

Снимите крышку головки блока цилиндров.

Вывесите переднюю часть автомобиля и установите на надежную опору. Снимите правое переднее колесо.

Снимите защиту картера двигателя.

Снимите правый передний подкрылок.

Снимите ремень привода вспомогательных агрегатов.

Установите поршень 1-го цилиндра в положение ВМТ такта сжатия.

Открутите крепежные болты...

...и снимите датчик положения и частоты вращения коленчатого вала.

Выверните крепежный болт шкива коленчатого вала...

...и снимите шкив

Выверните крепежный болт

...и снимите верхний натяжной ролик в сборе с кронштейном.

Выверните три крепежных болта шкива привода водяного насоса...

...и снимите шкив.

Установите под двигатель надежную опору.

Снимите правую опору подвески силового агрегата.

Выверните двадцать три крепежных болта крышки привода ГРМ...

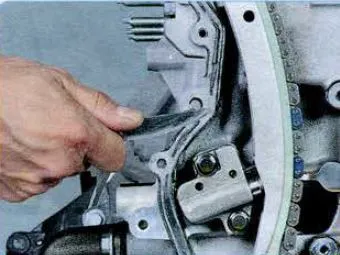

...аккуратно подденьте отверткой край крышки

...и снимите крышку привода газораспределительного механизма.

Ослабьте затяжку крепежных болтов звездочек распределительных валов.

Проверьте установку поршня 1-го цилиндра в положение ВМТ такта сжатия.

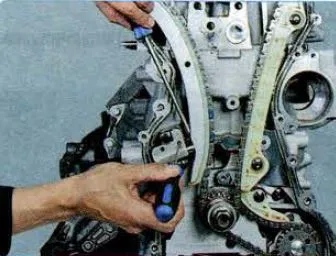

Нажав тонкой отверткой на храповик натяжителя цепи через отверстие в нем, разблокируйте натяжитель, утопите шток натяжителя, нажимая на его башмак...

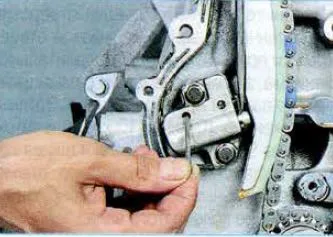

...и зафиксируйте шток натяжителя в утопленном положении, вставив подходящий стержень в отверстие.

Открутите два крепежных болта

снимите натяжитель цепи

Снимите башмак натяжителя цепи.

Открутите по одному верхнему и нижнему крепежному болту

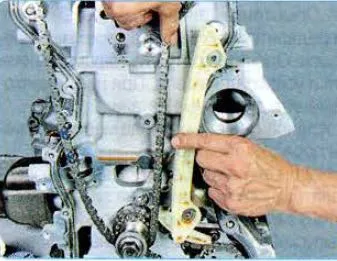

...и снимите успокоитель цепи.

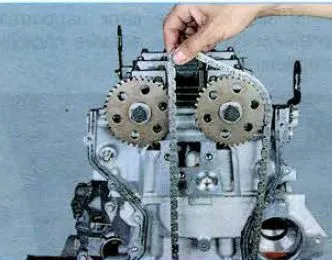

Снимите цепь привода ГРМ

При необходимости замены цепи привода масляного насоса открутите крепежный болт и снимите башмак натяжителя цепи.

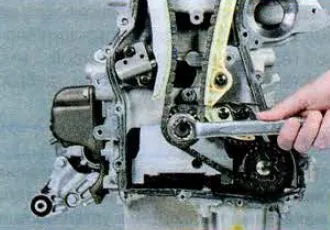

Выверните болт крепления звездочки масляного насоса...

...и снимите звездочку вместе с цепью привода.

Осмотрите звездочки коленчатого и распределительных валов, а также масляного насоса. Оцените состояние башмака натяжителя и успокоителя цепи. При необходимости замените дефектные детали.

Установите цепь привода масляного насоса в порядке, обратном снятию.

Наденьте новую цепь привода газораспределительного механизма на звездочку коленчатого вала, а затем на звездочки впускного и выпускного распределительных валов.

Установите на место башмак натяжителя и успокоитель цепи.

Установите на место натяжитель цепи и извлеките фиксатор, приведя натяжитель в рабочее положение

Очистите посадочные поверхности крышки привода газораспределительного механизма и нанесите на фланец крышки силиконовый герметик валиком диаметром 3 мм.

Установите крышку привода ГРМ.

Для обеспечения герметичности соединения крышку привода газораспределительного механизма необходимо установить не позднее чем через 10 мин после нанесения герметика.

Затяните болты крепления звездочек распределительных валов.

Установите все детали в порядке, обратном снятию.

Установите новый крепежный болт шкива коленчатого вала..

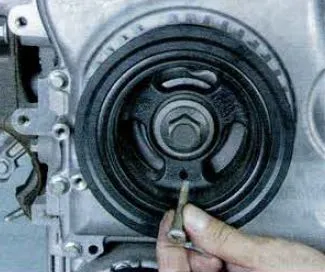

Закрутите болт М6х18 через отверстие в шкиве коленчатого вала в резьбовое отверстие крышки привода газораспределительного механизма, зафиксировав тем самым шкив коленчатого вага от проворачивания. Затяните болт моментом 100 Н-м (10 кгс-м) и затем доверните на 90°.

После установки шкива коленчатого вала снимите стопорную планку с распределительных валов и фиксирующее приспособление коленчатого вала.
