Замена прокладки крышки ГБЦ двигателя Duratec TI-VCT Ford Focus 3 (C346) 1.6 PNDA
Если течь масла из-под крышки головки блока цилиндров не удалось устранить подтяжкой болтов крепления крышки, замените ее прокладку
Для замены прокладки крышки головки блока цилиндров двигателя Duratec Ti-VCT объемом 1,6 л выполните следующие операции. Вам потребуется ключ «на 12».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

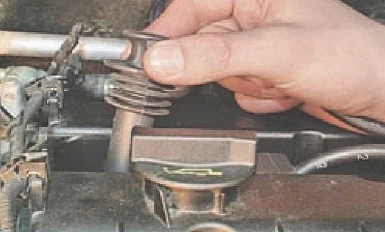

2. Отсоедините от крышки ГБЦ шланг вентиляции картера

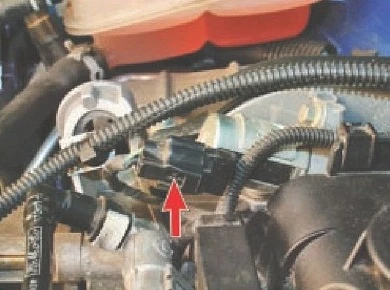

3. Отсоедините колодки жгутов проводов от двух датчиков положения распределительных валов
4. Отсоедините колодки жгутов проводов от двух клапанов системы регулировки фаз газораспределения...

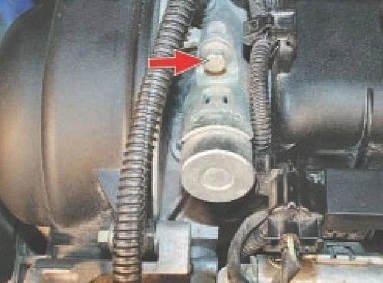

5. ...выверните болты крепления и снимите клапаны регулировки фаз.
6. Снимите со свечей зажигания наконечники высоковольтных проводов.

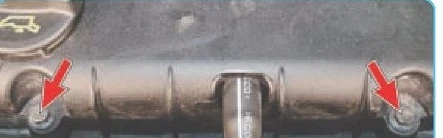

7. Выверните двенадцать болтов крепления крышки головки блока цилиндров, снимите крышку и установленную под ней прокладку.
8. Очистите пазы крышки и привалочную поверхность головки блока от остатков старой прокладки.
9. Установите крышку головки блока цилиндров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты крепления крышки затягивайте в порядке, показанном на рис. 5.23, в два этапа:
1-й - предварительная затяжка моментом 3 Н'М (0,3 кгс м);
2-й - окончательная затяжка моментом 9 Н'М (0,9 кгС'М).
Рис 5.23, Порядок затяжки болтов крепления крышки головки блока цилиндров двигателя Duratec Ti-VCT объемом 1,6 л
