Двигатель CAVA

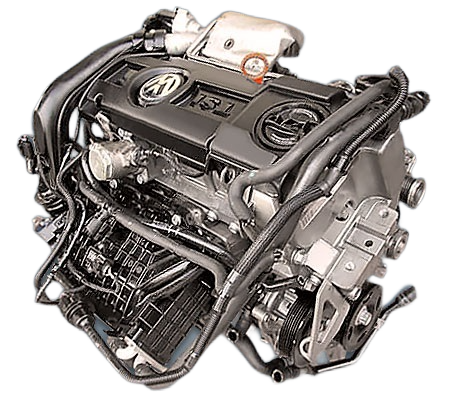

Фотография двигателя

1,4-литровый двигатель Volkswagen CAVA 1.4 TSI выпускался концерном с 2008 по 2015 год и устанавливался только на базовые модификации очень популярного кроссовера Tiguan. По сути, этот силовой агрегат представляет собой версию известного мотора с индексом BWK, соответствующую стандарту EURO 5.

Технические характеристики двигателя CAVA

Точный объем1390 см³
Система питанияпрямой впрыск
Мощность двс150 л.с.
Крутящий момент240 Нм
Блок цилиндровчугунный R4
Головка блокаалюминиевая 16v
Диаметр цилиндра76.5 мм
Ход поршня75.6 мм
Степень сжатия10
Особенности двсDOHC
Гидрокомпенсаторыда
Привод ГРМцепь
Фазорегуляторна впуске
ТурбонаддувKKK K03 и Eaton TVS
Какое масло лить3.6 литра 5W-30
Тип топливаАИ-98
Экологич еский классЕВРО 5
Примерный ресурс260 000 км

Моменты затяжки резьбовых соединений двигателя CAVA

Крышка клапана (комплект)Затянуть новые болты от центра к краю.10 Nm + 90°
Приводная шестерня впускного распредвала с регулятором распределительного валаИспользовать новый винт. (левая резьба)40 Nm + 90°
Приводная шестерня выпускного распредвалаИспользовать новый винт(ы).50 Nm + 90°
Датчик положения распредвала 10 Nm
Устройство натяжения цепи привода масляного насоса 15 Nm
Устройство натяжения цепи привода распредвала 9 Nm
Планка успокоителя цепи привода распредвала 20 Nm
Опорный палец натяжной планки 20 Nm
Крышка привода ГРМM610 Nm
M1050 Nm
Натяжное приспособление для агрегатного ремняИспользовать новый винт(ы)сверху 23 Nm
снизу 40 Nm + 90°
Дополнительный ремень компрессора 23 Nm
Болты крепления головки блока цилиндровИспользовать новые винты.Ступень 01 30 Nm
Ступень 02 90°
Ступень 03 90°
Впускной коллектор 20 Nm
Датчик давления наддува 5 Nm
Воздуховоды наддувочного воздуха 10 Nm
Выпускной коллекторЗаменить гайки, использовать монтажную пасту.20 Nm
Свечи зажигания 25 Nm
Топливный насосвысоконапорный насос20 Nm
Труба распределителя топлива 20 Nm
Датчик детонации 20 Nm
Датчик положения коленвала 5 Nm
Ременный шкив - насоса охлажд. средств 24 Nm
Насос подачи охлаждающих средств 8 Nm
Центральный винт коленчатого валаИспользовать новый винт.150 Nm + 180°
Ведущий диск сцепленияПостепенно затянуть винты крест-накрест.M6 13 Nm
M7 20 Nm
МаховикИспользовать новый винт(ы).60 Nm + 90°
Винт(ы) спуска масла 30 Nm
Цепная звёздочка масляного насосаИспользовать новый винт(ы).20 Nm + 90°
Масляный картерПостепенно затянуть винты крест-накрест.на блоке цилиндров двигателя 15 Nm
на коробке передач 45 Nm
Маслоохладитель 25 Nm
Резьбовая заглушка блока цилиндров двигателя 30 Nm
Шатунный подшипникИспользовать новый винт(ы).M7 20 Nm + 90°
M8 30 Nm + 90°
Коренной подшипникИспользовать новый винт(ы).50 Nm + 90°
Агрегатный кронштейнИспользовать новый винт(ы).M 12 x 90 70 Nm + 180°
M 12 x 100 70 Nm + 180°
M 12 x 110 70 Nm + 90°
КатализаторИспользовать новую(ые) гайку(и).40 Nm
Кислородный датчик 50 Nm
Генератор 23 Nm
Стартёр 75 Nm
Компрессор кондиционера 25 Nm
Держатель - компрессора кондиционера 25 Nm
Напорная магистраль компрессора кондиционера 22 Nm

Момент затяжки резьбовых соединений двигателя автомобиля — это измеряемое усилие, прикладываемое к гайке или болту для его закручивания. Измеряется в ньютон-метрах (Н·м).

Важно соблюдать момент затяжки, так как недостаточный или чрезмерный момент может привести к серьёзным последствиям:

Недостаточный момент — соединение ослабевает из-за вибраций, тепловых расширений и нагрузок, что приводит к утечкам масла, антифриза, потере компрессии, отказу узлов.

Превышение момента — приводит к растяжению, деформации или срыву резьбы, повреждению прокладок, короблению ответственных деталей (например, головки блока цилиндров), поломке болтов и шпилек.

Допустимое усилие затяжки крепежа указывается производителем в паспорте или сертификате детали. Для каждого типа крепежа момент затяжки свой и зависит от характеристик материала детали (марка, класс прочности и предел тягучести, а также геометрические параметры изделия).

Некоторые рекомендации по правильной затяжке:

Предварительная затяжка — выполняется моментом 10–20% от окончательного значения для правильного позиционирования деталей и устранения зазоров в соединении.

Основная затяжка — производится в несколько проходов с постепенным увеличением момента. Например, для болтов ГБЦ типична схема: 30% → 60% → 100% от номинального момента.

Угловая доворот — применяется для высоконагруженных соединений (шатунные болты, коренные подшипники). Обеспечивает более равномерное напряжение и учитывает упругие деформации соединяемых деталей.

Последовательность затяжки — например, для болтов ГБЦ — начинается от центральных болтов и движется к краям по спирали или в шахматном порядке.

Важно: перед затяжкой резьба должна быть очищена от грязи, старого герметика и коррозии. Повреждённая резьба восстанавливается метчиками или резьбовыми вставками. Применение смазки должно соответствовать рекомендациям производителя.

Для точного соблюдения момента затяжки необходимо использовать динамометрический ключ. Работа «на глазок» или с помощью обычного воротка недопустима для большинства узлов современного автомобиля.

Некоторые типы динамометрических ключей:

Предельные (щелчковые) — сигнализируют о достижении требуемого момента затягивания громким щелчком пружины.

Шкальные — отображают текущее усилие затяжки на механической шкале.

Стрелочные — позволяют определить момент затягивания после установки крепежа.

При выборе динамометрического ключа важно учитывать требования производителя автомобиля. Например, для затяжки головки блока цилиндров нужны модели с высокой точностью и возможностью пошаговой затяжки по заданному алгоритму.

Размеры деталей двигателя CAVA

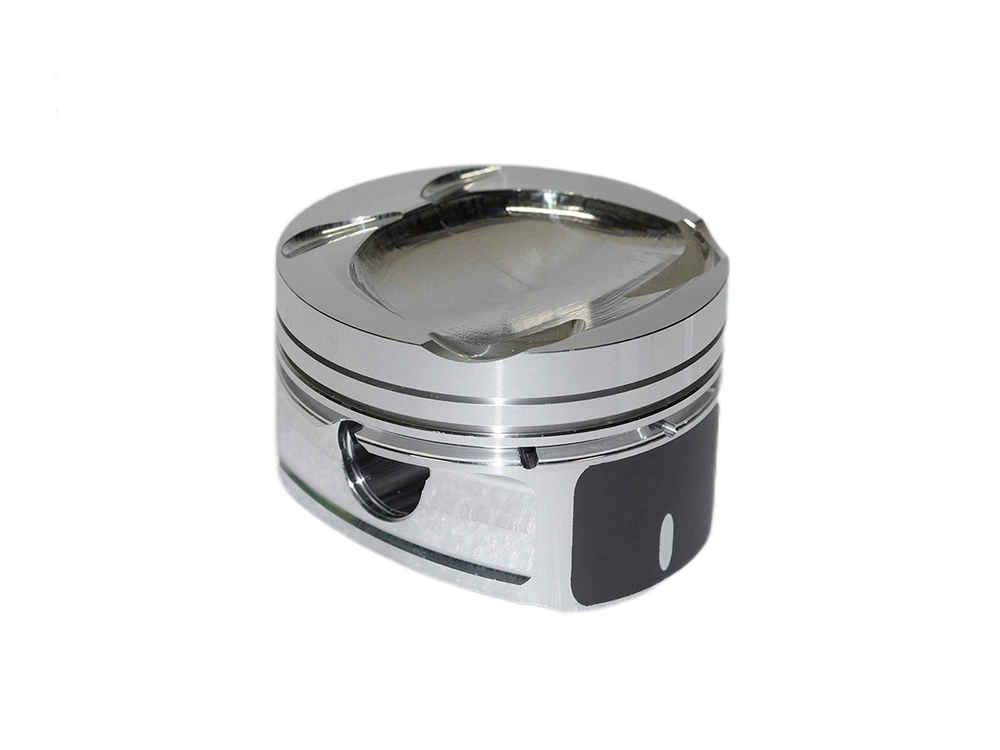

Поршень

Наружный диаметр поршняStandard76.5мм
1-й ремонт76.75мм
2-й ремонт77.00мм

Недостатки двигателя CAVA

- Многие проблемы двс связаны с детонацией из-за качества потребляемого топлива

- От плохого бензина попросту трескаются поршни и многие заменяют их на кованые

- Впускные клапана тут быстро зарастают нагаром и падает компрессия в цилиндрах

- Цепь ГРМ сменила множество модификаций, но больше 100 000 км она ходит редко

- В турбине нередко отказывает электронный клапан управления, а также ее вестгейт

- Источник течи охлаждающей жидкости чаще всего находится в районе интеркулера
