Двигатель 99E

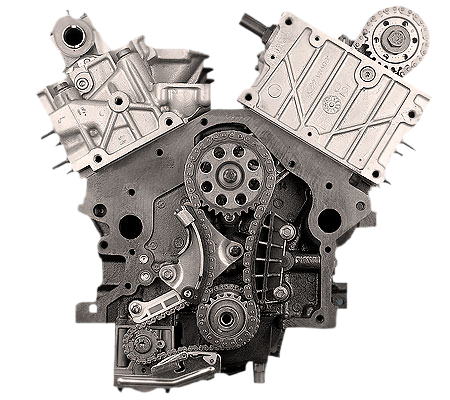

Фотография двигателя

4.0-литровый V6 двигатель Форд 99E или 4.0 SOHC выпускался в Германии с 1997 по 2010 год и ставился на второе, третье и четвертое поколение популярного у нас внедорожника Эксплорер. Аналогичный мотор, но со своим индексом устанавливали на пятый Мустанг и пикап Рейнджер.

Моменты затяжки резьбовых соединений двигателя 99E

Крепление кронштейна компрессора кондиционера и насоса гидроусилителя рулевого управления 42 Н·м
Гайки фиттингов трубопроводов хладагента 15 Н·м
Гайка крепления кронштейна трубопровода хладагента 10 Н·м
Болт крепления натяжителя приводного ремня 47 Н·м
Болты балансирного вала 29 Н·м
Болты крепления успокоителя приводной цепи 10 Н·м
Болты крепления башмака натяжителя приводной цепи 29 Н·м
Гайка крепления кронштейна держателя провода аккумуляторной батареи к раме 15 Н·м
Гайка крепления провода аккумуляторной батареи к кронштейну передней крышки двигателя 20 Н·м
Болт звездочки распределительного вала 85 Н·м
Болт крепления приводной кассеты к головке блока цилиндров 19 Н·м
Болт крепления приводной кассеты к головке блока цилиндров, правый 10 Н·м
Болт крепления приводной кассеты к головке блока цилиндров, левый 12 Н·м
Болты водяного насоса 10 Н·м
Болты шкива водяного насоса 25 Н·м
Болты датчика положения коленчатого вала 10 Н·м
Болты крепления передней крышки двигателя 19 Н·м
Болты такелажной проушины двигателя (сервисные) 37 Н·м
Болты крепления кронштейна монтажной опоры двигателя 80 Н·м
Гайки крепления монтажной опоры двигателя 90 Н·м
Сквозной болт монтажной подушки двигателя 103 Н·м
Гайки выпускного коллектора 22 Н·м
Шпильки выпускного коллектора 12 Н·м
Гайки крепления каталитического нейтрализатора к выпускному коллектору 40 Н·м
Фиттинги трубки модуля системы рециркуляции отработавших газов к выпускному коллектору 34 Н·м
Болты топливной рампы 24 Н·м
Болт крепления кронштейна подающего топливопровода к клапанной крышке 6 Н·м
Болты крепления подающего топливопровода к топливной рампе 6 Н·м
Гайка клеммы В+ генератора 8 Н·м
Болты генератора 47 Н·м
Болты кронштейна генератора 42 Н·м
Болт крепления шины массы к правой головке блока цилиндров 10 Н·м
Гайка шины массы 9 Н·м
Гидравлический натяжитель приводной цепи 44 Н·м
Болты впускного коллектора 11 Н·м
Болты успокоителя приводной цепи вспомогательного вала 19 Н·м
Болты башмака натяжителя приводной цепи вспомогательного вала 9 Н·м
Болт упорной пластины вспомогательного вала 11 Н·м
Болт датчика детонации 20 Н·м
Болты крышек коренных подшипников 97 Н·м
Болт крепления бачка рабочей жидкости гидроусилителя рулевого управления 7 Н·м
Болт крепления бачка рабочей жидкости гидроусилителя к кронштейну шланга насоса гидроусилителя 11 Н·м
Болт кронштейна напорного шланга гидроусилителя рулевого управления 11 Н·м
Болты крепления насоса гидроусилителя рулевого управления 25 Н·м
Болты шкива насоса гидроусилителя рулевого управления 25 Н·м
Свечи зажигания 20 Н·м
Болты корпуса термостата 11 Н·м
Болты клапанной крышки 10 Н·м

Момент затяжки резьбовых соединений двигателя автомобиля — это измеряемое усилие, прикладываемое к гайке или болту для его закручивания. Измеряется в ньютон-метрах (Н·м).

Важно соблюдать момент затяжки, так как недостаточный или чрезмерный момент может привести к серьёзным последствиям:

Недостаточный момент — соединение ослабевает из-за вибраций, тепловых расширений и нагрузок, что приводит к утечкам масла, антифриза, потере компрессии, отказу узлов.

Превышение момента — приводит к растяжению, деформации или срыву резьбы, повреждению прокладок, короблению ответственных деталей (например, головки блока цилиндров), поломке болтов и шпилек.

Допустимое усилие затяжки крепежа указывается производителем в паспорте или сертификате детали. Для каждого типа крепежа момент затяжки свой и зависит от характеристик материала детали (марка, класс прочности и предел тягучести, а также геометрические параметры изделия).

Некоторые рекомендации по правильной затяжке:

Предварительная затяжка — выполняется моментом 10–20% от окончательного значения для правильного позиционирования деталей и устранения зазоров в соединении.

Основная затяжка — производится в несколько проходов с постепенным увеличением момента. Например, для болтов ГБЦ типична схема: 30% → 60% → 100% от номинального момента.

Угловая доворот — применяется для высоконагруженных соединений (шатунные болты, коренные подшипники). Обеспечивает более равномерное напряжение и учитывает упругие деформации соединяемых деталей.

Последовательность затяжки — например, для болтов ГБЦ — начинается от центральных болтов и движется к краям по спирали или в шахматном порядке.

Важно: перед затяжкой резьба должна быть очищена от грязи, старого герметика и коррозии. Повреждённая резьба восстанавливается метчиками или резьбовыми вставками. Применение смазки должно соответствовать рекомендациям производителя.

Для точного соблюдения момента затяжки необходимо использовать динамометрический ключ. Работа «на глазок» или с помощью обычного воротка недопустима для большинства узлов современного автомобиля.

Некоторые типы динамометрических ключей:

Предельные (щелчковые) — сигнализируют о достижении требуемого момента затягивания громким щелчком пружины.

Шкальные — отображают текущее усилие затяжки на механической шкале.

Стрелочные — позволяют определить момент затягивания после установки крепежа.

При выборе динамометрического ключа важно учитывать требования производителя автомобиля. Например, для затяжки головки блока цилиндров нужны модели с высокой точностью и возможностью пошаговой затяжки по заданному алгоритму.
