Для замены прокладки крышки головки блока цилиндров двигателей Duratec-HE объемом 2,0 и 2,3 л выполните следующие операции. Вам потребуется ключ «на 12».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отсоедините от крышки ГБЦ шланг вентиляции картера.

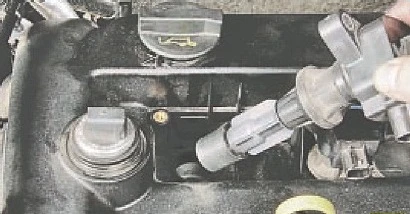

3. Снимите катушки зажигания.

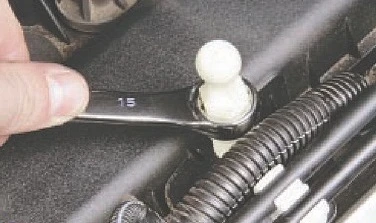

4. Свинтите со шпилек шаровые стойки крепления декоративного кожуха.

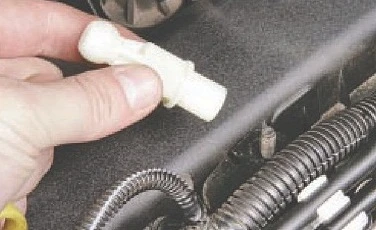

5. ...и снимите стойки.

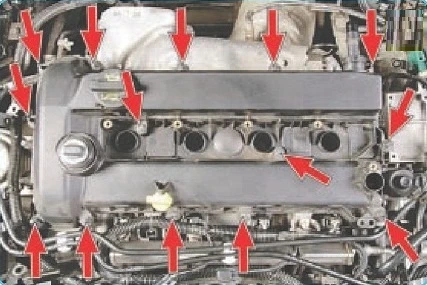

6, Выверните одиннадцать шпилек и три болта крепления крышки головки блока цилиндров...

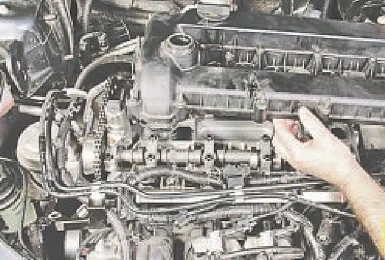

7. ...и снимите крышку.

ПРИМЕЧАНИЕ

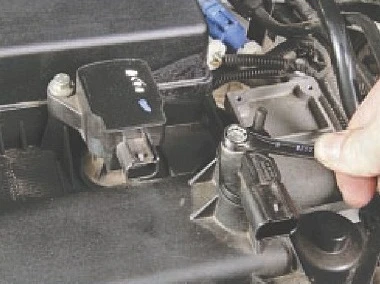

При замене прокладки крышки ГБЦ двигателя Duratec-HE объемом 2,3 литра дополнительно необходимо снять с крышки ГБЦ датчик положения распределительного вала, отсоединив колодку жгута проводов и вывернув болт его крепления к крышке ГБЦ.

8. Извлеките старую прокладку из пазов крышки ГБЦ...

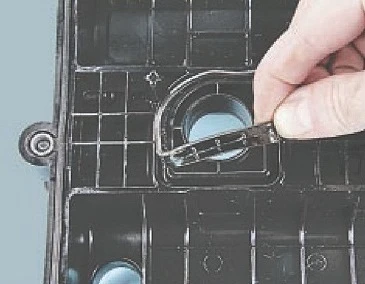

9. ...и четыре прокладки уплотнений свечных колодцев.

ПРИМЕЧАНИЕ

При замене прокладки крышки головки блока цилиндров двигателя Duratec-HE объемом 2,3 л необходимо поменять уплотнительную прокладку электромагнитного клапана системы регулирования фаз газораспределения, установленную в крышке головки блока цилиндров.

10. Установите крышку головки блока цилиндров с новой прокладкой и все снятые детали в порядке, обратном снятию. Болты крепления крышки затягивайте в порядке, показанном на рис. 5.24, в два этапа:

1-й - предварительная затяжка моментом 3 Н'М (0,3 кгС'М);

2-й - окончательная затяжка моментом 9 Н'М (0,9 кгС'М).

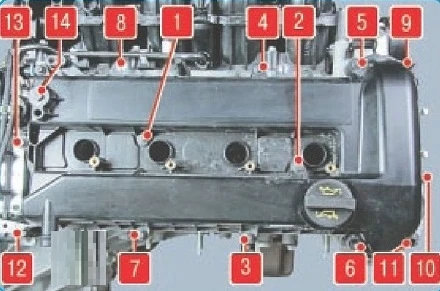

Рис. 5.24. Порядок затяжки болтов крепления крышки головки блока цилиндров двигателей Duratec-HE объемом 2,0 и 2,3 л
